CURVED LED-WALL

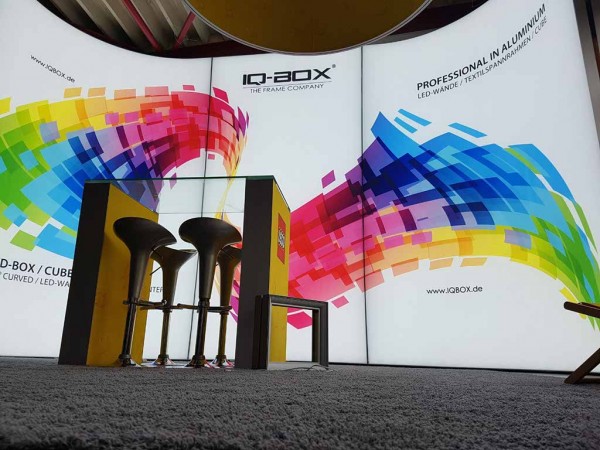

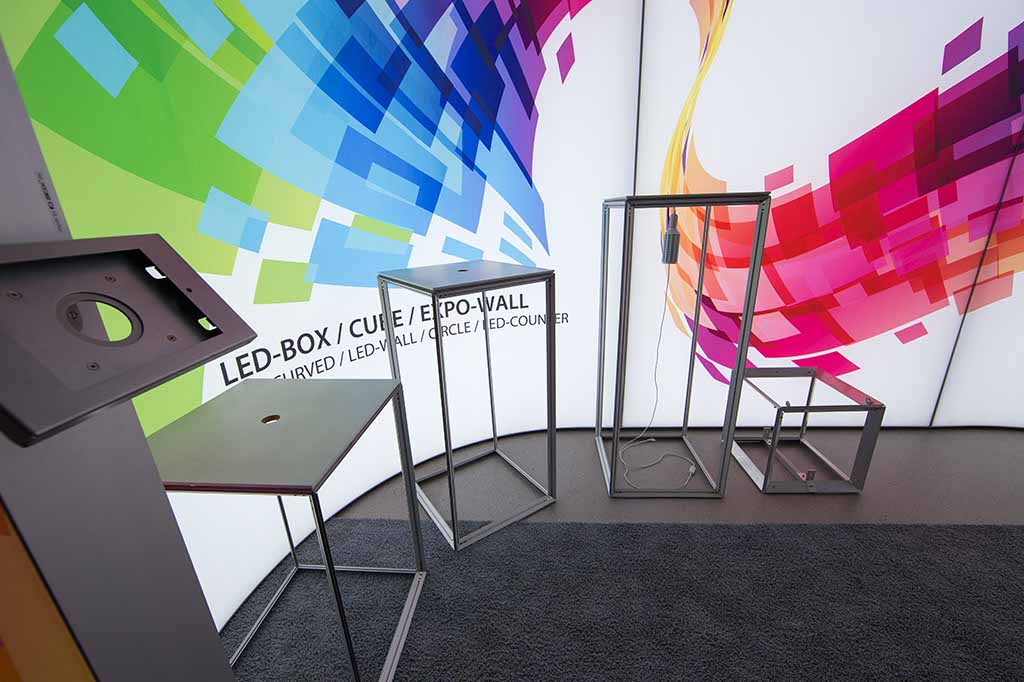

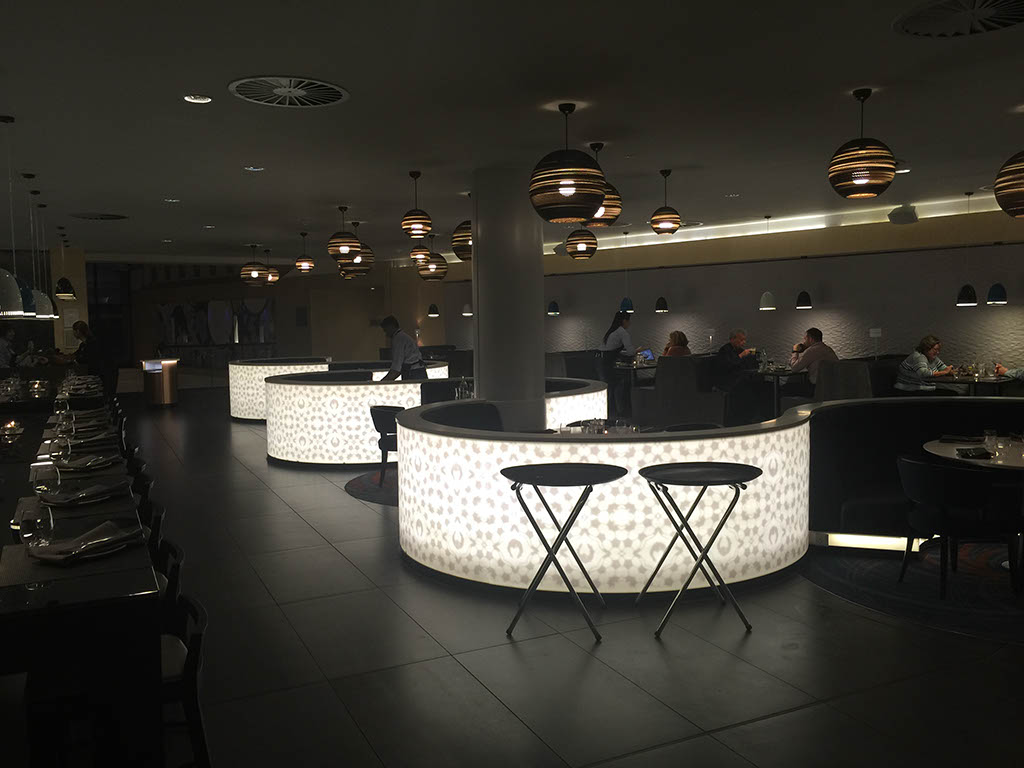

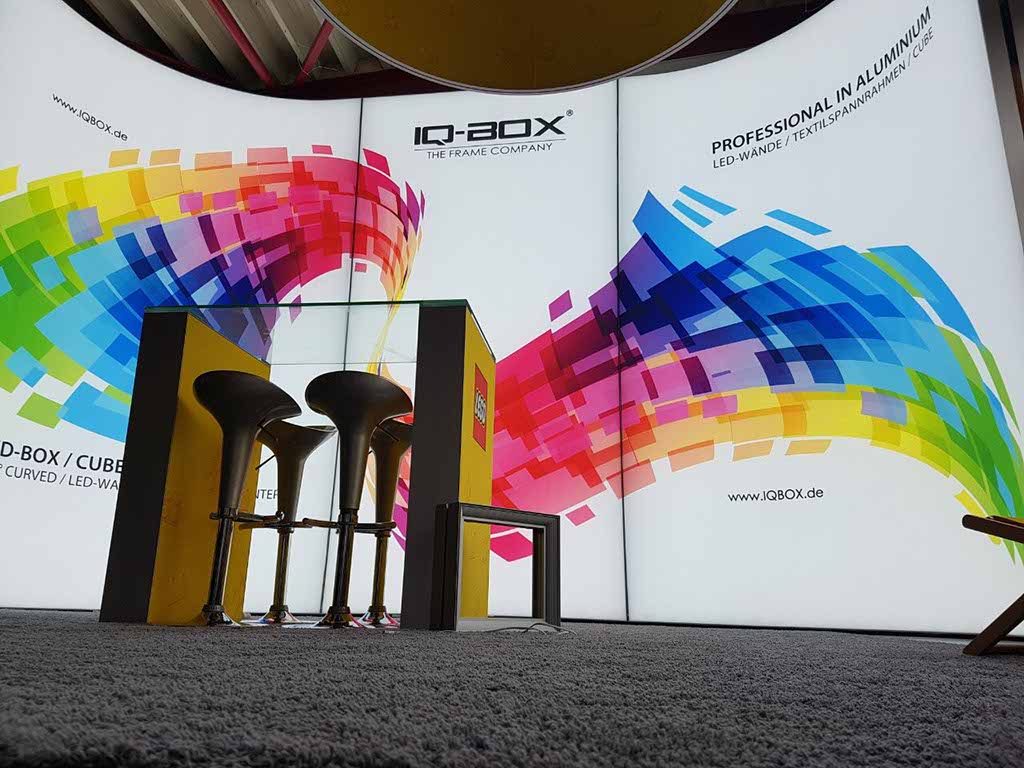

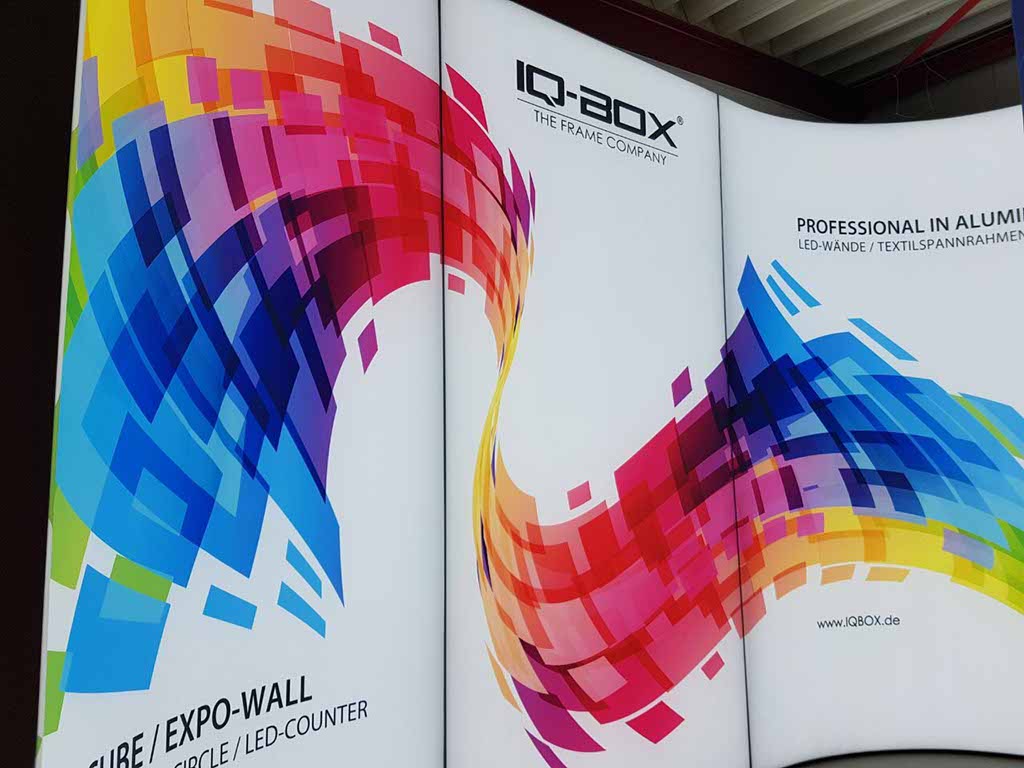

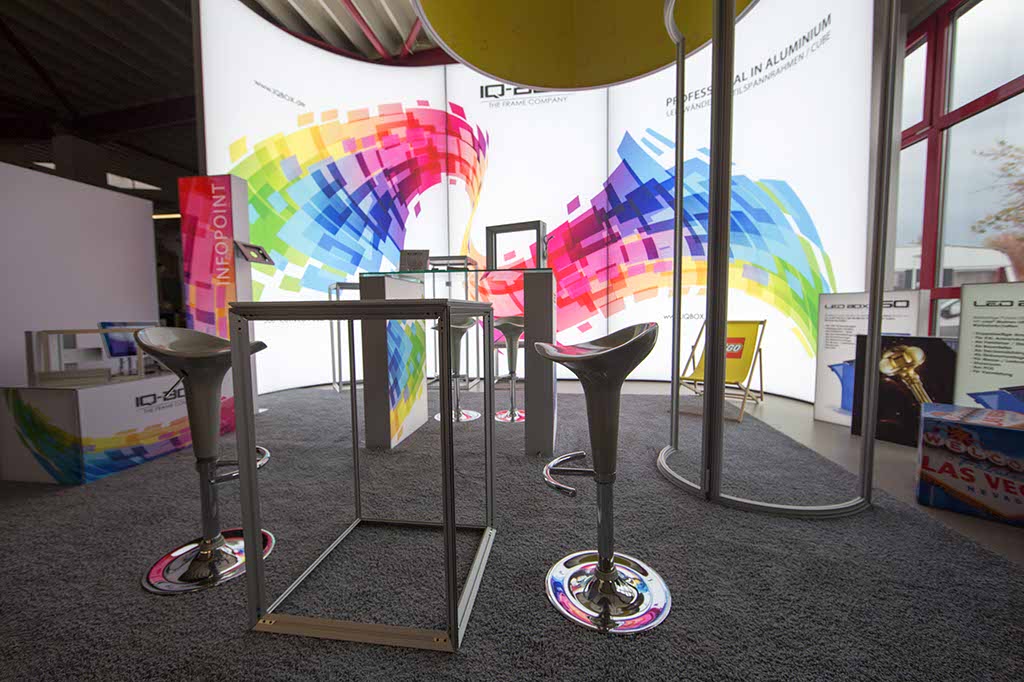

CURVED LED WALL XL eindrucksvolle und gebogene Lichtlösungen

Rahmenlose LED-Wand aus Aluminium / Individuell auf Maß gebogen (Mindestradius 300cm ) Auswechselbare Textilgrafiken bedruckt im Premium-Sublimationsdruck / 100% Geruchsneutral / 100% Hautneutral / 100% frei von jeglichen Giftstoffen / ÖKO-TEX 100 zertifiziert / Impossante und beeindruckende Lichtgesaltungen / Rahmen Silber eloxiert / Ideal für alle Anwendungen / Freistehend / Stele / Deckenabhängung / LED-Wand. / B1 Brandschutzklasse. (Als Bogenlänge ist die gesamte Abwicklungs /- Mantellänge zu nehmen.

Infos hier:  IQ-BOX® Katalog Produktvideo hier   IQ-BOX® Video

Spezifikation:

• Bautiefe ca. 100mm - 120mm
• 24V Industrie-LED von OSRAM® / CREE®
• 230V / 50Hz Industrie-LED von OSRAM® / CREE® (je nach Bauart)
• 4.800lm/lfm
• Kelvin = 6.500K
• LT= 50.000h +
• für Festnetzanschluss vorkonfektioniert
• Textil mit B1 Brandschutzklasse
• Bei Bemaßungsskizzen immer von die Bogenaußenseiten vermaßen (konvexe Seite). Benötigt wird Radius und Bogellänge, oder Winkel und Bogenlönge.

 Faustformel für gute Textilspannung: Höhe sollte nicht größer als halber Durchmesser sein, um das durchdrücken des Äußeren Textils zu minimieren

Bei Nichteinhaltung zeichnen sich die Streben im Textil ab.

 *** Achtung Maßtoleranzen ca. 10-15% möglich / Biege-Eloxalrisse / Wellenbildung im Aluminium / Profilverzug / Schleif-Kratzspuren / Aluminium-Farbunterschiede und sonstige Produktionstechnische Bearbeitungsspuren sind unumgänglich / Schattenbildung / und Textilwellen möglich / evtl. Bauseitiges Nacharbeiten erforderlich / Streben und Zubehör muss evtl. angepasst werden, je nach Durchmesser.

*** ACHTUNG: Textilnachbestellungen sind nur mit Angabe der ursprünglichen Bestell Nr. möglich.  ***

 Faustformel für gute Textilspannung: Höhe sollte nicht größer als halber Durchmesser sein

Größe der Textilgrafik: Rahmengröße + umlaufend 1cm Motivzugabe für Flachkeder (zB. 102x102cm bei Rahmengröße 100x100cm)

Gewicht: Aluminium Profil 2,2 kg/lfm / Textil 0,23 kg/qm

Streben: centr. X-30,4mm / excentr. X-17,8mm

Spezic: 500/7905-2,150 / Alle Angaben ohne Gewähr. Technische Änderungen und Irrtümer vorbehalten.

Maßtoleranzen / Biege-Eloxalrisse / Wellenbildung im Aluminium / Aluminium-Farbunterschiede / Schattenbildung / und Textilwellen möglich. Je nach Motiv Schattenbildungen möglich / Achtung Textil nicht falten / leichte Knickspuren duch die Verabeitung möglich / Kabelverbindungen vor Montage schattenfrei befestigen. Je nach Ausführung und Größe ist bauseits auf Kippsicherheit zu achten. Rahmen müssen ggf. mit Stahlseilen an der Decke verspannt werden.

• LED-EVG / LED-Konverter 220V-24V müssen zugriffssicher und unter der Gewährleistung einer freien Luftzirkulation untergebracht werden. Elektroanschlüsse dürfen nur vom Fachmann ausgeführt werden.
